隔幾個月才寫好下篇。繼續介紹電子妖精和顯卡少女如何聯手工作。
上篇在此
新版小屋介面有一個改變：舊版寬度是627px，新版是756px，可以放比較寬的圖和比較長的程式碼了。
因?yàn)槌^寬度的圖會被縮小，用滑鼠點一下才能看到原尺寸，我製作圖會儘量不超過小屋寬度
另外我寫過的程式教學散落各處，可能不好找，寫了一篇目錄出來。
Shark流程式教學一覽
上篇說的那些步驟並不是呼叫一個函式就做一步，而是像這樣：
繪圖管線像顯卡少女的辦公室有一組工作檯，先呼叫一堆函式指示顯卡少女把設定值和物件放在工作檯上，然後呼叫draw call才一口氣執行那些步驟。draw call不止一種，依不同情況使用。
上篇Input Assembler提到的頂點數量，以及OpenGL的幾何形狀是在draw call裡指定。
(註：雖然上圖是那樣畫，實際上套用設定值和物件的指令也是先儲存在驅動程式，draw call時才一口氣傳給GPU。)
GPU讀取顯示記憶體很迅速，將資料從主記憶體傳到顯示記憶體比較慢，所以先找時間把模型、貼圖這些量大的資料傳到顯示記憶體(可以在Now Loading時做，或是遊戲進行時在背景處理)，之後每個frame只要傳送少量的資料，如「套用3號模型，5號貼圖」的指令，或是更新constant buffer。
Direct3D 11
OpenGL
這些函式實際的參數都落落長，本篇先略過，之後如果我有寫到那部分，實際用到這些函式再介紹。
draw call後設定值和物件仍然擺在工作檯上，下一次叫顯卡少女更換才會改變，所以如果第二個物體只要更換一部分資料，其他設定跟前一個物體相同，只要呼叫一部分函式即可。

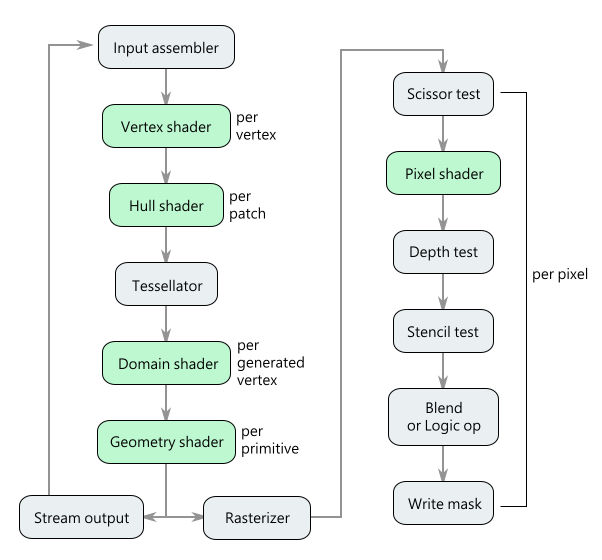

前篇放的流程圖是簡易版，那完整版又是怎麼樣呢？
(這是筆者認為比較好講解的版本，網路上其他教學可能畫得不一樣，可能把某個步驟再細分，或把好幾個步驟合成一個。
步驟名稱一樣用Direct3D的，有的步驟OpenGL用不一樣的名稱。)
多了很多步驟，shader除了vertex和pixel以外還有g(shù)eometry、hull、domain三種，而且多了個Stream output，可以把前面那些shader算出的頂點坐標存起來，供下次draw call使用。
很多步驟不需要時可以省略，簡易版大概就是畫一個3D物體最低限度必要的工作。
有一堆用語很難懂吧。D3D和OpenGL早期版本功能很簡單，大概像簡易版的圖再把shader拿掉。隨著軟體對畫面的需求越來越多，D3D、OpenGL、和顯卡少女不斷追加新功能，可以做到越來越多的事，但因此變得很複雜，提高初學門檻。
上圖是D3D11和OpenGL 4版的pipeline，兩者的後繼產品：D3D12和Vulkan有變更一部分。然後D3D12在2018年，Vulkan在2020年新增一種技術：光線追蹤(ray tracing)，這是走完全不同的pipeline。
主題講到這裡，接下來講幾個有關的項目。
即時運算與預運算
繪製3D場景其實不只一種方法。像是描述物體形狀的方法除了本篇介紹的三角形面，還有利用曲線稱為NURBS的方法，或是用橢球組合出物體。
在「【程式】電子妖精與顯卡少女的合作——何謂GPU、Direct3D與OpenGL？」有提過標準規格很重要，如果每家廠商各自開規格，那在每個硬體和作業系統上程式都要重寫一次。
規格不能一味追求功能強大。在即時運算的場合(如遊戲需要在1/60或1/30秒內畫完整個畫面)，不能採用計算耗時的演算法，而且功能複雜會讓軟硬體難以製造，PC、遊戲機和手機成本要低，一般使用者才負擔得起售價。在性能和成本之間取捨之後，廠商們定出的標準規格就是現在的繪圖管線。
相對地在動畫、電影等應用，工作室可以買幾臺高性能電腦讓它們計算好幾天、輸出影片檔，發佈只要發佈影片檔就行了。這時可以採用高畫質但計算複雜的技術，可能也不用D3D和OpenGL，而是開發一套專用API。
以上兩種分別是「即時運算」和「預運算」，即時運算容易看情況更改內容，但不能產生很精緻或擬真的畫面，預運算則相反。可以觀察遊戲裡的過場動畫，奴果精緻度比遊戲其他部分高很多那應該是預運算，如果角色變更裝備會反映在動畫裡那大概是即時運算。
(如果精緻度跟其他部分一樣，且角色變更裝備不會反映在動畫裡，……那就無法判斷。)
還有3D軟體像3ds Max和Blender為了讓使用者操作後可以即時在畫面上反映，編輯時是用D3D和OpenGL畫出比較簡單的畫面，render時才用精確的演算法慢慢算。

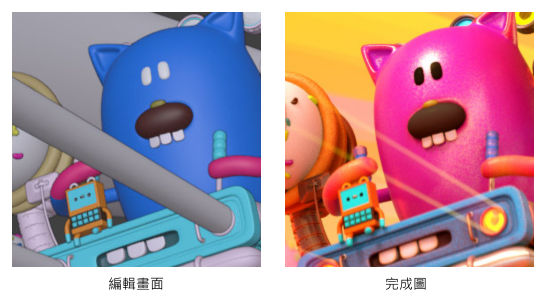

下圖是Blender說明書裡的範例，左邊的沒有表面紋路、光柱半透明、影子，右邊才有畫出來。
如何用D3D和OpenGL畫2D畫面？
從名稱看起來D3D和OpenGL是專門畫3D的，但現在2D也是用D3D和OpenGL繪製了。
如果要畫一張矩形點陣圖，把傳給顯卡少女的資料改一下：
就可以畫2D畫面。2D、3D統一使用D3D和OpenGL繪製可以簡化規格和軟硬體，廠商只要做一套系統就可以兩者通用。
DirectDraw本來是在顯示晶片沒有3D的時代使用，現在已停止增加新功能和改進效能，只是為了讓舊程式能繼續執行而保留。
D3D和OpenGL哪個比較好？
當然兩者最大差異是哪個作業系統能用，大概只有Windows桌機版可以同時用兩者，這裡根據筆者經驗講一下性能方面。
以Direct3D 10和OpenGL 3.2以後來說，最底層建立物件的步驟差很多，但從高階一點的需求來看兩者能做的事就差不多，大部分功能都能找到對應。例如都可以建立vertex buffer和framebuffer物件，但呼叫的函式和傳入的參數差很多。
以前的版本就不一定，有一段時間是OpenGL落後於D3D，D3D持續推出新版但OpenGL遲遲沒有跟進。
API設計方面，OpenGL的風格比較古老，寫程式比較容易出錯。
舉個例子，操作物件的時候，D3D11是呼叫物件的method，或把物件作為參數傳入函式，每一行都明確指出操作的物件。
OpenGL通常是在內部設定一個全域變數，之後的函式讀取這個全域變數。
如果glBindTexture()和下面函式距離有些遠，看程式碼有時會看不懂目前在操作哪個物件。
效能的話根據筆者經驗，關鍵是「晶片廠商有沒有認真寫驅動程式」，跟API本身關係不大。
電子妖精送指令給顯卡少女實際要經過以下途徑。
一個功能即使晶片做得到，作業系統和驅動程式?jīng)]有配合製作的話，也不能使用。
以下是筆者用2012左右的硬體測試，有的問題在新版本可能已經解決。
筆者有一臺電腦是Intel Sandy Bridge微架構，在Windows上如果把相同功能用D3D和OpenGL寫，它的內顯在D3D的效能比較好，而且有些功能只有D3D才能用。
可能因?yàn)閃indows的遊戲幾乎都用Direct3D，廠商就花比較多心力在D3D驅動程式，OpenGL的只求有，沒認真debug或改進效能。
AMD和nVidia的Windows OpenGL驅動程式比較沒這個問題。
Linux驅動程式的情況是這樣：AMD和nVidia是廠商自行開發，closed-source。這兩家另外有非官方的driver，不過是逆向工程做出來的，性能遠不及官方版本。
Intel則是把規格公開，讓網路上的開發者以open-source的方式開發。
同一臺電腦裝Windows和Linux來比較的話，AMD和nVidia晶片在Linux表現比較差，可能因?yàn)楸容^少人做Linux的遊戲，Linux版驅動程式就沒有認真寫。有時候裝了原廠驅動程式還會沒辦法開GUI，只剩黑底白字的命令列可以用。
Intel的由於有很多Linux使用者改良，驅動程式品質比較好，Intel晶片在Linux的表現比在Windows好。
2015年AMD把驅動程式改用open-source的方式開發，品質可能有改善，但筆者手上沒有夠新的硬體可試用。
最近一個經驗也跟這有關。筆者的Linux開發機有Intel內顯和nVidia獨顯，上個月在這臺安裝Mint 19.3，剛灌好只有open source版驅動程式時還可以開GUI，安裝nVidia官方driver以後就無法開GUI了，照網路上的說明用命令列模式移除driver也不能復原，只好重灌。
但較早的18.2版沒這個問題。

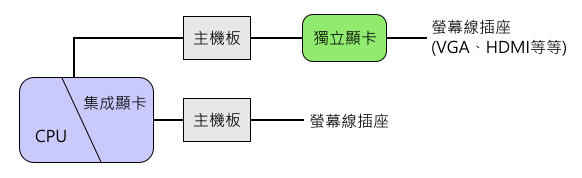

查了一下資料，一般桌機裝兩個GPU是這樣，顯卡和主機板各有一組插座，要使用哪個GPU就把螢?zāi)痪€插到哪裡。

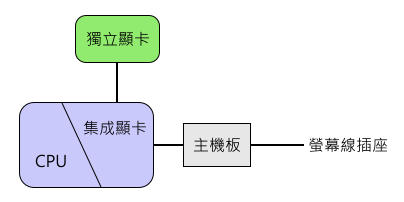

筆電的Optimus技術是這樣，只有內顯輸出到螢?zāi)唬锚?dú)顯繪製時會先在獨顯畫出整個畫面，把畫面複製到內顯記憶體，再傳給螢?zāi)弧?br>
驅動程式要特別寫才做得到這個功能，可能nVidia的Linux版驅動程式?jīng)]有好好寫，不是每個發行版都能正常運作。
如果使用非官方驅動程式，不但不能用獨顯，而且獨顯閒置時也不能節省電力，電腦會變得很燙。所以我寧願放棄獨顯了，修改BIOS設定調成只用內顯。
有聽說nVidia本來就對Linux社群比較不友善。目前不急著買新電腦，這臺先將就著用，但以後Linux開發機我要用Intel或AMD的晶片。
偽3D是什麼？
這個詞沒有明確的定義，只是玩家間的俗稱，所以如果看到兩個人爭論某個東西是不是偽3D，吵半天得不出共識，這很正常。
如果真要問筆者的看法，按照上篇「polygon或曲線 → 坐標轉換 → rasterizer → 計算顏色 → 輸出」的流程繪製的是真3D，用其他方法產生遠近感的是偽3D。
很多SFC和Mega Drive遊戲可見到一種效果：讓背景用較慢速率捲動產生背景比較遠的感覺。由於背景只是單張圖片，並沒有建模型用3D數學計算，這是一種偽3D。
紅白機的兩個遊戲：Mach Rider和Rad Racer，紅白機並沒有處理polygon的功能，也是用偽3D做出遠近感。

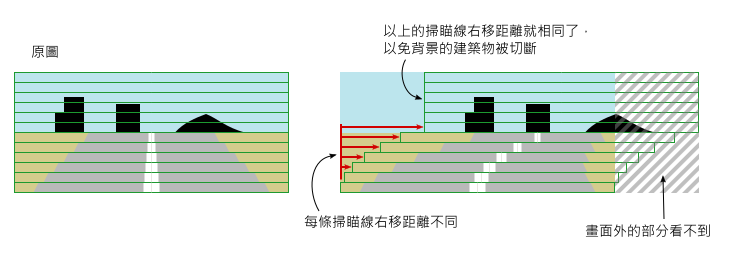

當時繪製畫面的方法是畫面由很多橫向掃瞄線組成，逐條畫出，每畫一條掃瞄線之後把下一條橫向偏移，就能讓圖彎曲，紅白機有這個功能。
這個技巧在日本叫raster scroll(ラスタースクロール)，英文好像叫l(wèi)ine scrolling。
因?yàn)槭沁@種方法，遊戲畫面表現不出交差或距離很近，照理說可以看到另一條路的情況。也只能把圖橫向變形，紅白機看不到用這個技巧把圖縱向變形的遊戲。
找到這篇舉了幾個Mega Drive的例子：Line Scrolling - Raster Scroll Books
鐵桶之類的障礙物也不是建個圓柱形的模型，而是準備數張大小不同的圖片看時機切換(紅白機是沒有縮放功能的)。
關於插圖：
很多教學裡畫暗處的常用方法是用乘法(multiply)疊上顏色，這張圖改用線性加深(linear burn)試試看。
乘法的算式：A×B。
A、B代表RGB分量，範圍是0~1。
假如底色是(1, 0.75, 0.5)，max-min=0.5
疊上灰色(0.6, 0.6, 0.6)
會變成(0.6, 0.45, 0.3)，max-min=0.3
RGB差異減少代表彩度下降，所以乘法模式容易讓整張圖變得灰暗，避免的方法是針對每個底色的特性各別選擇重疊的顏色。
線性加深的算式：A+B-1，如果<0就設為0。
底色(1, 0.75, 0.5)，max-min=0.5
疊上灰色(0.6, 0.6, 0.6)
變成(0.6, 0.35, 0.1)，max-min=0.5
彩度比較不易下降，所以試試看這個模式，看能不能畫暗處一個顏色用到底，只有少數部位各別選色。
但這個模式可能讓分量變成0，容易讓整張圖一片黑，還是免不了要看底色各別選色。試一試覺得還是乘法模式比較易用。
另外試用一下GIMP 2.99。這版把依存的GTK 2和Python 2換成GTK 3和Python 3，Inkscape之前就已經把這兩個函式庫換新，GIMP也更新之後，我的電腦上就不再需要GTK 2和Python 2了。
不過發現2.99版的Python API改變，script必須重寫，所以暫時還是用2.10，等這張圖畫完再改用2.99。
右下的遊戲畫面放大
因?yàn)榈谒母竦倪[戲邏輯寫的是RPG的戰鬥，這一格就這樣畫了。
角色是把目前設計出的顯卡少女挑三個換服裝，但角色在圖中很小，不容易看出誰是誰。
電子妖精和顯卡少女的工作室長怎麼樣、工作時用什麼工具等等的，這張圖畫得還比較隨便，但如果之後要?jiǎng)?chuàng)作一系列作品，要把這些背景設定定個規格，以免不同作品之間有矛盾。
上篇在此
新版小屋介面有一個改變：舊版寬度是627px，新版是756px，可以放比較寬的圖和比較長的程式碼了。
因?yàn)槌^寬度的圖會被縮小，用滑鼠點一下才能看到原尺寸，我製作圖會儘量不超過小屋寬度
另外我寫過的程式教學散落各處，可能不好找，寫了一篇目錄出來。
Shark流程式教學一覽
上篇說的那些步驟並不是呼叫一個函式就做一步，而是像這樣：
繪圖管線像顯卡少女的辦公室有一組工作檯，先呼叫一堆函式指示顯卡少女把設定值和物件放在工作檯上，然後呼叫draw call才一口氣執行那些步驟。draw call不止一種，依不同情況使用。
上篇Input Assembler提到的頂點數量，以及OpenGL的幾何形狀是在draw call裡指定。
(註：雖然上圖是那樣畫，實際上套用設定值和物件的指令也是先儲存在驅動程式，draw call時才一口氣傳給GPU。)
GPU讀取顯示記憶體很迅速，將資料從主記憶體傳到顯示記憶體比較慢，所以先找時間把模型、貼圖這些量大的資料傳到顯示記憶體(可以在Now Loading時做，或是遊戲進行時在背景處理)，之後每個frame只要傳送少量的資料，如「套用3號模型，5號貼圖」的指令，或是更新constant buffer。
Direct3D 11
| //設定input assembler context->IASetInputLayout(...); //頂點格式 context->IASetPrimitiveTopology(...); //幾何形狀 context->IASetVertexBuffers(...); //頂點資料 //設定vertex shader context->VSSetShader(...); context->Map(...); //將矩陣放入constant buffer context->Unmap(...); context->VSSetConstantBuffers(...); //設定要使用的constant buffer //設定rasterizer context->RSSetViewports(...); context->RSSetState(...); //culling在此設定 //設定pixel shader context->PSSetShader(...); context->PSSetShaderResources(...); //設定貼圖 context->PSSetSamplers(...); //設定取樣器(sampler)，讀取貼圖要用到這個東西 //設定depth test context->OMSetDepthStencilState(...); //設定blend context->OMSetBlendState(...); //設定畫布和depth buffer context->OMSetRenderTargets(...); //draw call，到這裡才開始畫 context->Draw(vertexNumber, 0); //頂點數量在此才設定 //填入新矩陣 context->Map(...); context->Unmap(...); //切換模型和貼圖 context->IASetVertexBuffers(...); context->PSSetShaderResources(...); //畫第二個物體 context->Draw(vertexNumber2, 0); |
OpenGL
| //設定input assembler glBindVertexArray(...); //頂點格式和頂點資料 //設定shader glUseProgram(...); //一個函式同時設定vertex shader和fragment shader glBindTexture(...); //設定貼圖 glBindSampler(...); //設定取樣器 glBindBuffer(GL_UNIFORM_BUFFER, ...); //設定要使用的uniform buffer glBufferSubData(GL_UNIFORM_BUFFER, ...); //將矩陣放入uniform buffer //設定rasterizer glViewport(...); glEnable(GL_CULL_FACE); glFrontFace(GL_CW); //設定depth test glEnable(GL_DEPTH_TEST); //設定blend glEnable(GL_BLEND); glBlendFunc(GL_ONE,GL_ZERO); //設定畫布和depth buffer glBindFramebuffer(...); glFramebufferTexture2D(...); glFramebufferRenderbuffer(...); //draw call，到這裡才開始畫 glDrawArrays(GL_TRIANGLES,0, vertexNumber); //頂點數量和幾何形狀在此才設定 //填入新矩陣 glBufferSubData(GL_UNIFORM_BUFFER, ...); //切換模型和貼圖 glBindVertexArray(...); glBindTexture(...); //畫第二個物體 glDrawArrays(GL_TRIANGLES,0, vertexNumber); |
這些函式實際的參數都落落長，本篇先略過，之後如果我有寫到那部分，實際用到這些函式再介紹。
draw call後設定值和物件仍然擺在工作檯上，下一次叫顯卡少女更換才會改變，所以如果第二個物體只要更換一部分資料，其他設定跟前一個物體相同，只要呼叫一部分函式即可。
前篇放的流程圖是簡易版，那完整版又是怎麼樣呢？
(這是筆者認為比較好講解的版本，網路上其他教學可能畫得不一樣，可能把某個步驟再細分，或把好幾個步驟合成一個。
步驟名稱一樣用Direct3D的，有的步驟OpenGL用不一樣的名稱。)
多了很多步驟，shader除了vertex和pixel以外還有g(shù)eometry、hull、domain三種，而且多了個Stream output，可以把前面那些shader算出的頂點坐標存起來，供下次draw call使用。
很多步驟不需要時可以省略，簡易版大概就是畫一個3D物體最低限度必要的工作。
有一堆用語很難懂吧。D3D和OpenGL早期版本功能很簡單，大概像簡易版的圖再把shader拿掉。隨著軟體對畫面的需求越來越多，D3D、OpenGL、和顯卡少女不斷追加新功能，可以做到越來越多的事，但因此變得很複雜，提高初學門檻。
上圖是D3D11和OpenGL 4版的pipeline，兩者的後繼產品：D3D12和Vulkan有變更一部分。然後D3D12在2018年，Vulkan在2020年新增一種技術：光線追蹤(ray tracing)，這是走完全不同的pipeline。
主題講到這裡，接下來講幾個有關的項目。
即時運算與預運算
繪製3D場景其實不只一種方法。像是描述物體形狀的方法除了本篇介紹的三角形面，還有利用曲線稱為NURBS的方法，或是用橢球組合出物體。
在「【程式】電子妖精與顯卡少女的合作——何謂GPU、Direct3D與OpenGL？」有提過標準規格很重要，如果每家廠商各自開規格，那在每個硬體和作業系統上程式都要重寫一次。
規格不能一味追求功能強大。在即時運算的場合(如遊戲需要在1/60或1/30秒內畫完整個畫面)，不能採用計算耗時的演算法，而且功能複雜會讓軟硬體難以製造，PC、遊戲機和手機成本要低，一般使用者才負擔得起售價。在性能和成本之間取捨之後，廠商們定出的標準規格就是現在的繪圖管線。
相對地在動畫、電影等應用，工作室可以買幾臺高性能電腦讓它們計算好幾天、輸出影片檔，發佈只要發佈影片檔就行了。這時可以採用高畫質但計算複雜的技術，可能也不用D3D和OpenGL，而是開發一套專用API。
以上兩種分別是「即時運算」和「預運算」，即時運算容易看情況更改內容，但不能產生很精緻或擬真的畫面，預運算則相反。可以觀察遊戲裡的過場動畫，奴果精緻度比遊戲其他部分高很多那應該是預運算，如果角色變更裝備會反映在動畫裡那大概是即時運算。
(如果精緻度跟其他部分一樣，且角色變更裝備不會反映在動畫裡，……那就無法判斷。)
還有3D軟體像3ds Max和Blender為了讓使用者操作後可以即時在畫面上反映，編輯時是用D3D和OpenGL畫出比較簡單的畫面，render時才用精確的演算法慢慢算。
下圖是Blender說明書裡的範例，左邊的沒有表面紋路、光柱半透明、影子，右邊才有畫出來。
如何用D3D和OpenGL畫2D畫面？
從名稱看起來D3D和OpenGL是專門畫3D的，但現在2D也是用D3D和OpenGL繪製了。
如果要畫一張矩形點陣圖，把傳給顯卡少女的資料改一下：

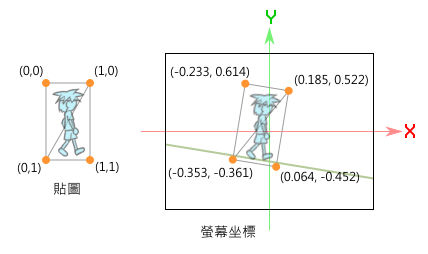

- CPU將矩形四個頂點傳給GPU，位置坐標只有XY，沒有Z分量。
